理光R5478系列单节锂电池保护芯片

全新包装/正品保证/海量现货/售后无忧

产品名称：单节锂电池保护芯片

产品系列：R5478

代理品牌：日本理光

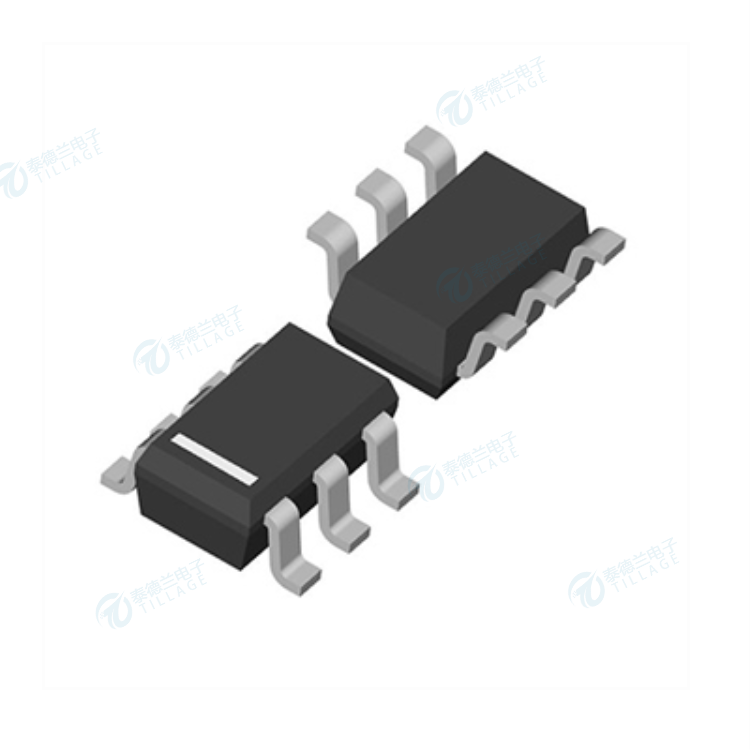

产品封装：SOT-23-6

交期时间：现货一般当天交货，预定需电话详情.

发货货仓：深圳福田

热门标签：锂电池保护芯片，单节锂电池保护芯片，电池保护芯片

咨询热线：在线咨询

资料下载：理光R5478系列_单节锂电池保护芯片_消费品应用产品规格书

产品概况产品特点相关下载

R5478 系列

单节锂电池保护芯片

R5478系列是高耐压CMOS工艺的保护IC，用于单节可充电锂离子/锂聚合物电池的过充、过放、充电过流、放电过流，还有一个短路保护器，可防止短路及放电过流。

IC由3个电压检测器，1个基准单元，1个延时电路，1个短路保护器，1个振荡器，1个计数器和1个逻辑模块组成。当过充电压低于检测阈值时，在一个内置固定延时后，引脚COUT的输出切换到低电平L。过充解除条件可选择，锁存型在检测到过充后如果充电器与电池组断开，当VDD与负载连接，则解除保护模式，引脚COUT的输出切换到高电平H，电压低于过充检测电压。此时继续与充电器连接，即使电池电压低于过充检测电压也不会解除过充状态。自动解除型在检测到过充后，当电池电压达到解除电压，则引脚COUT输出切换到高电平H。

检测到过放、放电过流后，在一个内置固定延时后、引脚DOUT的输出转换为低电平L。

过放解除条件可选择，锁存型在检测到过放后如果充电器连接到电池组，电源电压高于过放检测电压则解除保护模式，引脚DOUT的电压变为高电平H。自动解除型在检测到过放后，如果与充电器断开，电池电压与过放解除电压相等时，解除保护模式。

可通过内置过流检测器VD3检测放电过电流和短路，使DOUT输出切换到低电平L。在此之后，由于电芯与与负载断开，VD3不再检出放电过流或短路，Dout会输出切换到高电平H。

检测到过放后，停止内部电路的运作，从而保持极低电流。

引脚COUT的输出为高电平H时，将V-引脚电平设置为Vss-2V，可缩短检测器的延时。
过充检测延时可以缩短至原来的1/57。可以减少保护电路板的测试时间。 COUT和DOUT的输出模式为CMOS。6-pin，SOT-23-6。

项目	消费
输入电压	1.5 V to 5.0 V (Maximum Rating: 12 V)
元件数	1
电源电流	Typ. 3.0 µA
待机电流	R5478NxxxxC: Max. 0.1 µA R5478NxxxxD/J/K: Typ. 1.2 µA
过充电检测电压	R5478NxxxxC/D: 4.2 V to 4.5 V (5 mV steps) R5478NxxxxJ: 3.65V R5478NxxxxK: 3.90V
过充电检测电压精度	±25 mV (Ta = 25°C) ±30 mV (-5°C ≤ Ta ≤ 55°C)
过充电检测延迟时间	1s
过放电检测电压	R5478NxxxxC/D/J: 2.1 V to 3.0 V (0.1 V steps) R5478NxxxxK: 1.9 V to 3.0 V (0.1 V steps)
过放电检测电压精度	±2.5%
过放电检测延迟时间	20ms
放电过电流检测电压	0.05 V to 0.20 V (5 mV steps)
放电过电流检测电压精度	±15 mV
放电过电流检测延迟时间	R5478NxxxxC: 12 ms R5478NxxxxE: 6 ms
短路检测电压	0.75 V
检测延迟时间短	R5478NxxxxC: 300 µs R5478NxxxxE: 200 µs
恢复过充的条件	Latch / Voltage Release
恢复过放电的条件	Latch / Voltage Release
封装	SOT-23-6
0 V Charge	Optional
