产品名称：电压检测复位芯片
产品系列：R3120
代理品牌：日本理光半导体

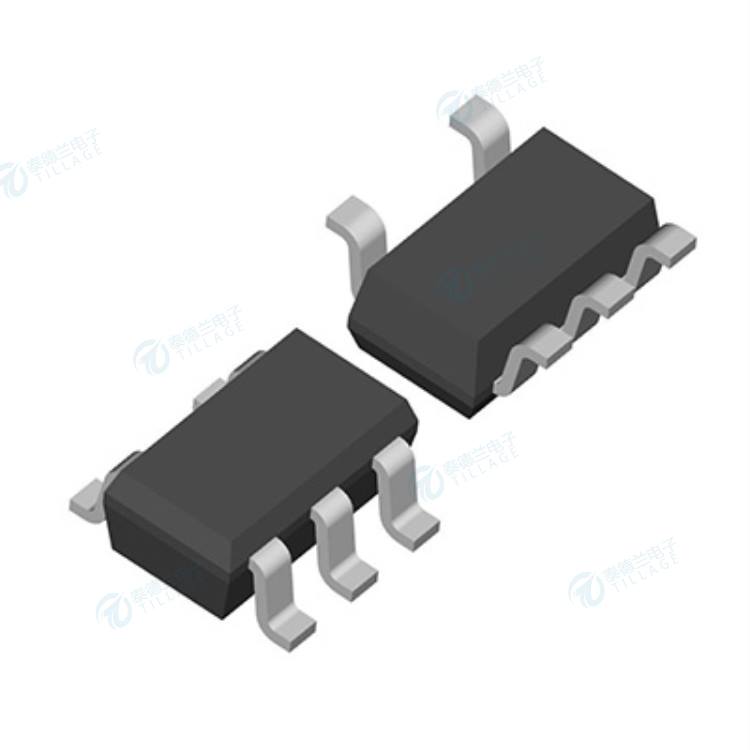

产品封装：SOT-23-5
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳福田
热门标签：电压检测复位芯片，电压检测器，检测复位芯片
咨询热线： 在线咨询
理光半导体_R3120系列 电压检测复位芯片
全新包装/正品保证/海量现货/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
R3120系列
36V的电压检测器，带功能或SENSE输入
R3120 系列是基于 CMOS 的 36V 输入电压检测器 IC。 由于 R3120 的最大输入电压为 36V（绝对最大额定值：50V）且 R3120 无需分压电阻即可检测高达 12V，因此适用于汽车应用。 有两个版本： 一个版本具有用于设置输出延迟时间的 CD 引脚。 E 版本具有 SENSE 引脚。 R3120xxxxA 的输出延迟时间精度为 -50% 至 +80%。 R3120xxxxE的复位信号在电源足够IC工作的情况下不会变得不稳定，可以保持“L”。 SOT-23-5 封装可用。
| 车载 | |
|---|---|
| 工作电压范围 | R3120NxxxA: 1.2 V to 36.0 V (50.0 V) R3120NxxxE: 2.1 V to 6.0 V (7.0 V) |
| 工作温度范围 | -40°C to 105°C (125°C) |
| 电源电流 | Typ. 3.3 µA |
| 检测器阈值范围 | 2.3 V to 12.0 V (0.1 V step) |
| 检测器阈值精度 | ±1.5% (Ta = 25°C) |
| 检测器阈值温度系数 | Typ. ±100 ppm/°C |
| 释放延迟时间 | R3120NxxxA: Typ.85 ms (CD = 0.01 µF) |
| 释放延迟时间精度 | R3120NxxxA: −50% to 80% |
| 输出类型 | Nch Open Drain |
| 封装 | SOT-23-5 |
【说 明】
如需更多电压检测芯片相关产品规格书、原理图、封装图、管脚图、电路图、选型表、停产表、命名规则、宣传彩页等资料，可到相关下载、帮助支持版块页面进行下载。
如果您依然无法在本站找到您想要的电压检测芯片相关产品资料，建议您联系本站在线客服咨询，感谢您的支持。
| 产品名称 | 对应 | 封装 | 标注 | 信赖性 |
|---|---|---|---|---|
| R3120Nxxxx-TR-AE | SOT-23-5 | R3120N | R3120N-AE |
有关产品的详细信息，请参见数据表。
封装文件包括封装尺寸，卷带规格，卷带盘尺寸，功耗和建议的焊盘图案。
请联系利来-国际W66或利来-国际W66的代理商以获取未发布的可靠性信息。
