产品名称：电脑锂电池保护芯片
产品系列：R5439
代理品牌：日本理光

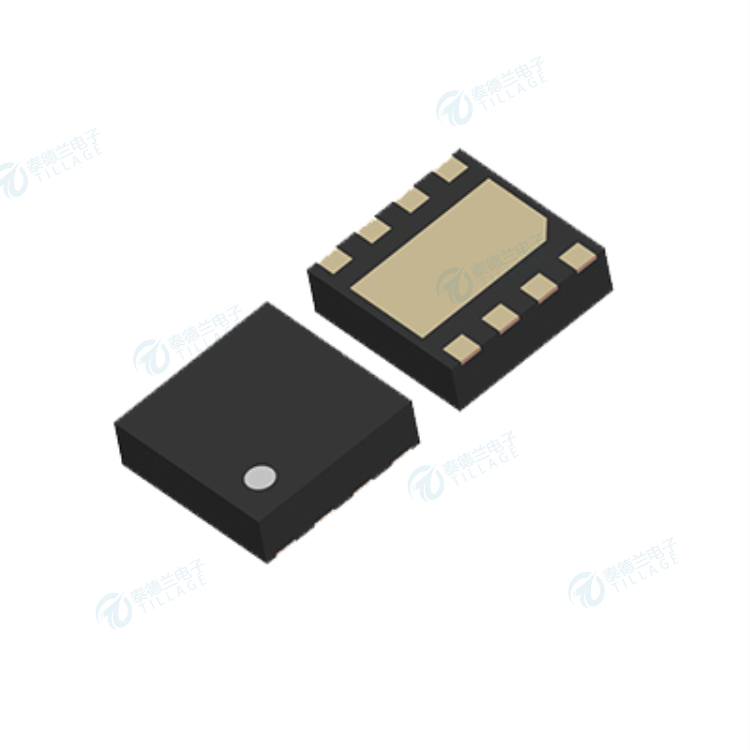

产品封装：DFN(PLP)2020-8
交期时间：现货一般当天交货，预定需电话详情.
发货货仓：深圳福田
热门标签：电脑锂电池保护芯片，二节至四节锂电池二次保护芯片
咨询热线： 在线咨询
理光 R5439系列 电脑锂电池保护芯片
全新包装/正品保证/海量现货/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
R5439 系列
二节至四节锂电池二次保护芯片（带电压调节器）
R5439系列是可充电锂离子/锂聚合物电池的过充电二次保护IC。可检出2-4节锂电池的过充电。内置高精度的电压检测电路、延迟电路和驱动外部实时时钟用的稳压器。二段式的短路检测电路可最大化降低消费电流。
| 项目 | 消费 | ||
|---|---|---|---|
| 输入电压 | 4.0 V to 25 V or VC1 +5 V (Maximum Rating: 32 V) | ||
| 元件数 | 2,3,4 | ||
| 电源电流 | Typ. 4.0 µA (VCELLn = 4.15V) Typ. 2.5 µA (VCELLn = 3.1V) | ||
| 待机电流 | Typ. 0.2 µA | ||
| 关断检测电压 | VSHT1: 3.8 V ±0.3 V VSHT2: 2.3 V to 2.8 V ±0.05 V (0.1V Steps) | ||
| 过充电检测电压 | 4.20 V to 4.60 V (0.005 V Steps) | ||
| 过充电检测电压精度 | ±20 mV | ||
| 过充电检测延迟时间 | 1.5 s, 2 s, 4 s, 6 s With Delay Time Shortening, the time can be reduced to approx. 1/80 | ||
| 过充电恢复电压 | VDET1 to VDET1−0.4 V (0.05 V Steps) Min. 4.15 V | ||
| 封装 | DFN(PLP)2020-8 | ||
| Built-in Regulator Output Voltage | 2.9 V to 3.7 V (0.1 V Steps) | ||
| Built-in Regulator Output Accuracy | ±2.0% | ||
【说 明】
如需更多DC-DC开关稳压器相关产品规格书、原理图、封装图、管脚图、电路图、选型表、停产表、命名规则、宣传彩页等资料，可到相关下载、帮助支持版块页面进行下载。
如果您依然无法在本站找到您想要的DC-DC开关稳压器相关产品资料，建议您联系本站在线客服咨询，感谢您的支持。
| 产品名称 | 对应 | 封装 | 标注 | 信赖性 |
|---|---|---|---|---|
| R5439Kxxxxx-TR | DFN(PLP)2020-8 | R5439K | R5439K |
有关产品的详细信息，请参见数据表。
封装文件包括封装尺寸，卷带规格，卷带盘尺寸，功耗和建议的焊盘图案。
请联系利来-国际W66或利来-国际W66的代理商以获取未发布的可靠性信息。
